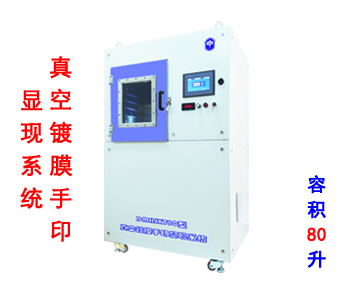

申剑DMHJXT80型 真空镀膜手印显现系统

真空镀膜手印显现系统是我司研发的手印显现的高端产品，可将手印显现率提高15 - 70%。

一、运用范围

适用对象主要是非渗透性检材和部分半渗透性检材表面上潜在手印的显现。对于塑料制品、金属制品、电镀面、玻璃制、木制品、皮革、塑光纸张、搪瓷器、陶瓷、浅色纺织品、橡胶等检材表面上的汗潜手印都有良好的显现效果；其次，对于风化油漆木、本色木质、纸制品等检材表面上的汗灰混灰尘加层与减层手印和一些特殊光滑检材上的血潜手印也有一定的显现效果。同时也适用502指印熏显效果差的检材上指印再显现。

二、产品特点

1、选用10英寸彩色液晶触摸屏，中文计算机操作系统（V2.0），具有人性化设计理念，操作简明快捷；
2、采用自动/手动双操作模式：
　　自动：能自动控制完成预设参数的抽真空、首次镀“金”（或铜或铝）、第二次镀“锌”或第三次镀“银”、后破真空泄压运行；
　　手动：根据实验需要，用户可自行控制分别完成真空镀膜的各个运行步骤；
3、采用高难度不锈钢腔体方形结构设计，并设有多层高度载物板固定工位，实现不同厚度的检材表面指印镀膜显现；
4、配有抽拉式“弧面”和“平面”载物板，可根据检材形状和大小，灵活选择，配合使用；
5、选择实用低电压大电流电阻式蒸发源，容易操作和保养；设有3组蒸发舟，根据需要可完成3种镀膜材料的镀膜；
6、配有高性能的有源热电偶真空规（测量粗真空）和有源冷电离真空规（测量高真空），测量柜内真空度，以保腔体内真空度的可靠和较佳显现条件；
7、采用两级真空泵高性能分子泵组合结构，实现腔体内高真空度要求；
8、有实时真空度参数显示和直观蒸发电流参数显示，便于实时观察；
9、采用大尺寸石英玻璃观察窗口，内置LED照明系统，便于清洁和观察；
10、有故障报警蜂鸣声和故障界面文字显示；
11、有USB插口，可进行运行程序软件升级和自动运行/故障数据输出；
12、有断电手动应急泄压阀，保检材安全；
13、整机立柜式整体设计，无外置冷却系统，底部有滚轮/支撑架组合脚轮，方便设备移动和固定设备；
14、真空镀膜显现后的手印，不影响提取DNA ；
15、适用502手印熏显效果差的检材的再显现。
三、技术参数
1、操作系统：10英寸彩色液晶触摸屏，中文计算机操作系统（V2.0），简明快捷；
2、镀膜模式：自动/手动操作模式：
　　自动：能自动控制完成预设参数的抽真空、首次镀“金”（或铜或铝）、第二次镀“锌”或第三次镀“银”、后破真空泄压运行；（出厂预设，可修改）
　　手动：用户根据实验需要，可自行操作完成真空镀膜手印显现；
3、腔体设计：不锈钢材质，方形结构；
　　尺寸：高500mm x 宽400mm x 深400mm （80升）
4、载物板工位：腔体两侧有多层载物板固定工位，满足不同厚度的检材装载固定；
　　适用检材厚度：≤ 250mm
5、载物板：抽拉式“弧面”和“平面”物证载物板，根据检材大小选择使用；
　　大镀膜面积：460 x 360 mm
6、电阻式蒸发源：3组（低电压大电流），可蒸发“金、铜、铝、锌、银”镀膜材料；
7、真空度测量：内置有源热电偶真空规和有源冷电离真空规，实时测量和直观显示真空度的变化；
8、真空度：配置两级真空泵和高性能分子泵，实现腔体内高真空度要求；
柜内真空度＞ 10-3Pa （10-5mbar）（高真空范围）
9、自动镀膜全程时间：＜ 20分钟
10、有实时真空度参数显示和直观蒸发电流参数显示；
11、照明：腔体底部两侧LED条形照明灯，24V 2组；
12、石英玻璃观察窗：250 x 300 mm；
13、故障显示：报警蜂鸣声和故障界面文字显示；
14、数据输出：有USB插口，程序软件升级和运行数据输出；
15、断电应急：断电手动应急泄压阀，保检材安全；
16、立柜式整机：无外置冷却系统，底部有滚轮/支撑架组合脚轮，方便移动和固定设备；
外形尺寸：宽1000 x 厚840 x 高1650 mm ；
17、工作电源：220 V，电流＜16 A 。

上海申剑电子科技有限公司编制
